Dali vi na plastici vidite oznake L i 1.
Ako ih vidite to su moje oznake a d g (dolazna faza) a njihova L.
NJihova oznaka 1 moje oznake c f i !!!!!!!!
Sa šemom je mnogo jasnije da sam je ranije video sve bi bilo drugačije.
Pozdrav svima.
Na kupatilu imam montiran prekidac sa indikatorom za bojler, grejalicu i svetlo u kupatilu, I-22, proizvodjac "Sigma" Subotica.
Zelim odmah da kazem da se ne razumem montazu tih stvari, a posto je rec o ozbiljnim potrosacima (bojler je 2kW), ne bih to montirao sam.
Ipak, voleo bih da naucim nesto, pa mozda nekad u buducnosti budem menjao sam to, kada steknem dovoljno znanja i vestine
.

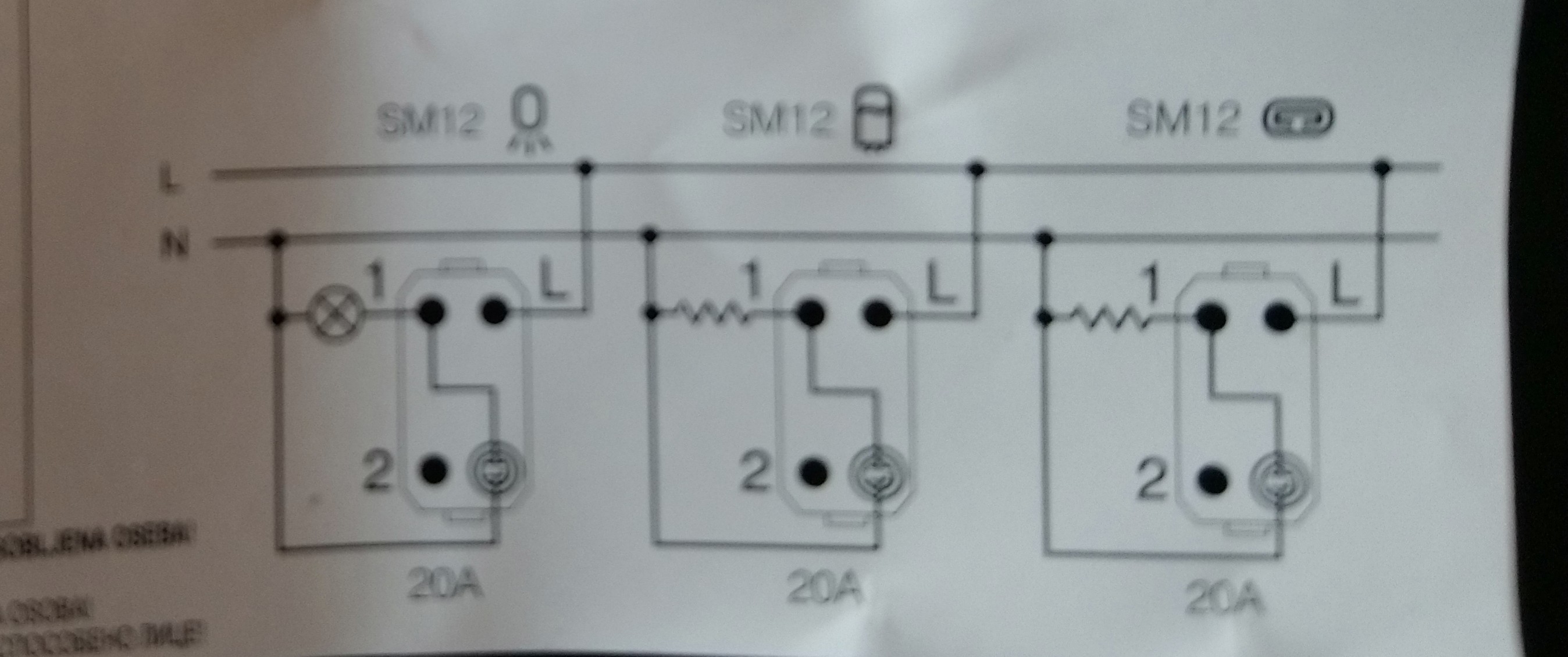

Uglavnom, sema je u prilogu, i mene zanima sledeca stvar:
Posto je u pitanju prikljucenje na monofaznu el mrezu, koliko shvatam semu, situacija je sledeca:
1. Faza (koja u razvodnu kutiju dolazi sa razvodne table) se dovodi na donju desnu prikljucnicu prekidaca grejalice.
2. Ta faza se premoscava na dodnju levu prikljucnicu prekidaca bojlera.
3. Faza koja odlazi na grejalicu se dovodi na levu prikljucnicu prekidaca grejalice.
4. Faza koja odlazi na bojler se dovodi na desnu prikljucnicu prekidaca bojlera.
5. Nula koja dolazi sa razvodne table se dovodi na prikljucnicu za nulu na prekidacu bojlera.
Sad, jedna stvar me buni. Gledao sam razvodnu kutiju. Tu ima ukupno 5 kablova. Racunam da su to:
- Faza koja dolazi iz razvodne table
- Faza bojlera
- Faza grejalice
- Faza sijalice
- Nula.
Buni me ova nula. Zar ne treba da dolazi 1 nula iz razvodne table i da bude po 1 nula za svakog potrosaca (bojler, grejalica, sijalica), ili je to vec negde spojeno (u nekoj drugoj razvodnoj kutiji) pa zato postoji samo 1 nula?
Hvala unapred na odgovorima!
[1]
[6]
Dali vi na plastici vidite oznake L i 1.
Ako ih vidite to su moje oznake a d g (dolazna faza) a njihova L.
NJihova oznaka 1 moje oznake c f i !!!!!!!!
Sa šemom je mnogo jasnije da sam je ranije video sve bi bilo drugačije.
[3]
Izvinjavam se, potpuno sam smetnuo s uma da priložim šemu u prvom postu.

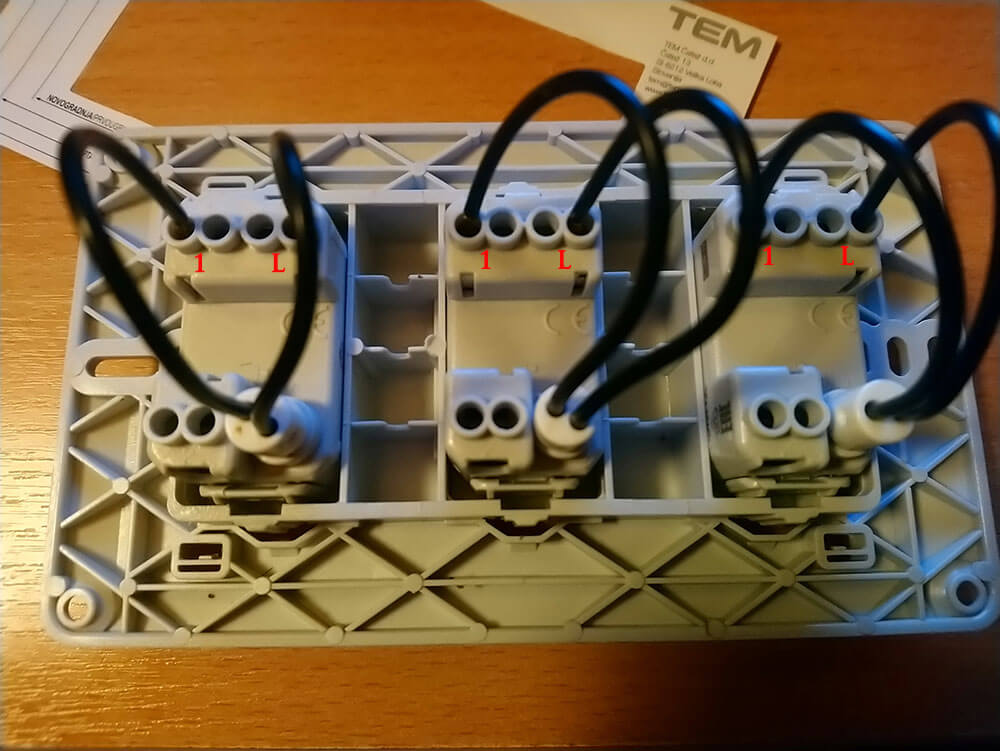

Da, vidim oznake 1 i L, označio sam ih na slici.
Puno Vam hvala na uloženom vremenu i trudu!
[8]
[10]
Prazne rupe bez srafova nisu znak nekog problema. To svi proizvođači praktikuju, isto plastično kućište za različite varijante prekidača, pa ponegde ima viška tih otvora, bez kontakata ispod.
[12]

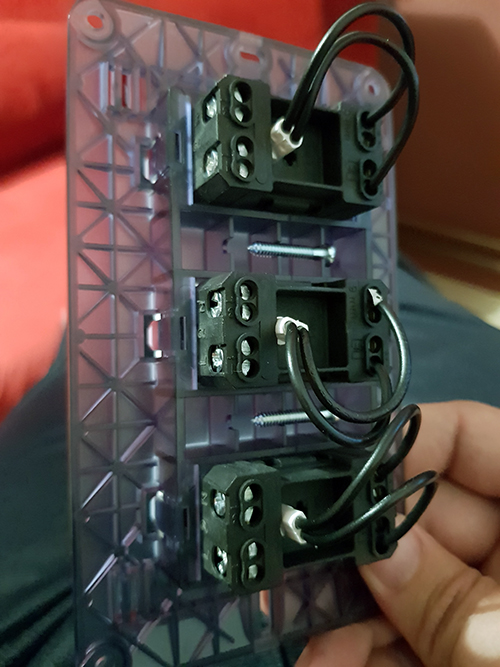

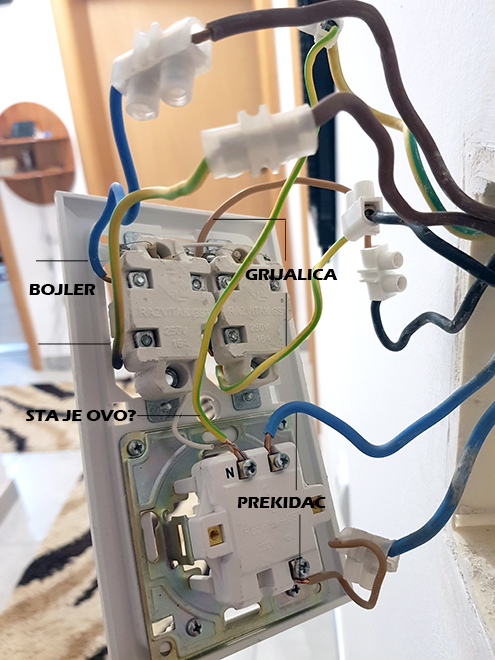

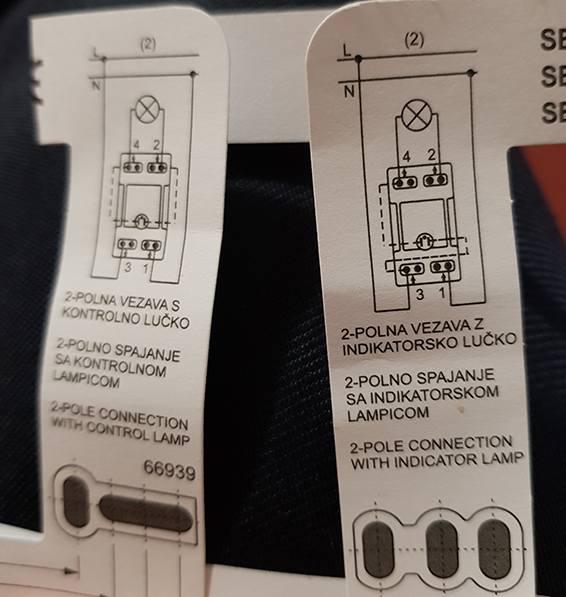

Pozdrav, nisam elektricar ali bi volio ovo sam da zamjenim ako je moguce, evo slika kako to izgleda...
Ako moze da mi neko objasni u koje ulaze treba ubacit na ovom novom indikatoru jer malo drugacije izgledaju...odnosno svaka pomoc je dobrodosla da ne bi sta zeznuo ;p
PS - Grijalice vise nemam i prekidac nema nikakvu funkciju iako su na slici spojene neke dvije zice na njeg, tako da spajam samo svijetlo i bojler, koji mi kablovi vise ne trebaju odnosno sta mogu izbaciti?
Nekada davno je pukao prekidac bojlera pa je prebacen na prekidac grijalice trenutno

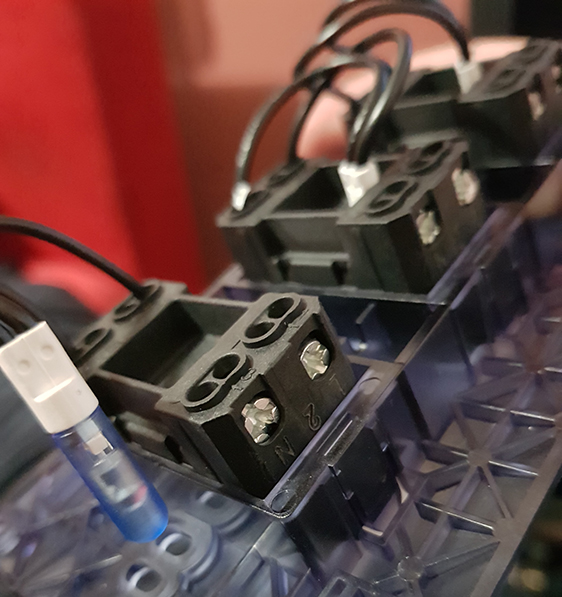

I jesu li ove diode na novom dobro spojene ovako?
Hvala unaprijed
[13]
[14]
[15]
[16] [19]
Nadam se da si vec utvrdio da nije faza. Znaci, ili je nula ili uzemljenje. Ako imas zastitnu FID lako ces i to odrediti.
[19]
Ako sijalicu od, recimo, 60W povezes na fazu i uzemljenje sklopka bi, ako je ispravna, morala da izbaci
[22]
Poštovani znalci potreban mi je stručan savet.

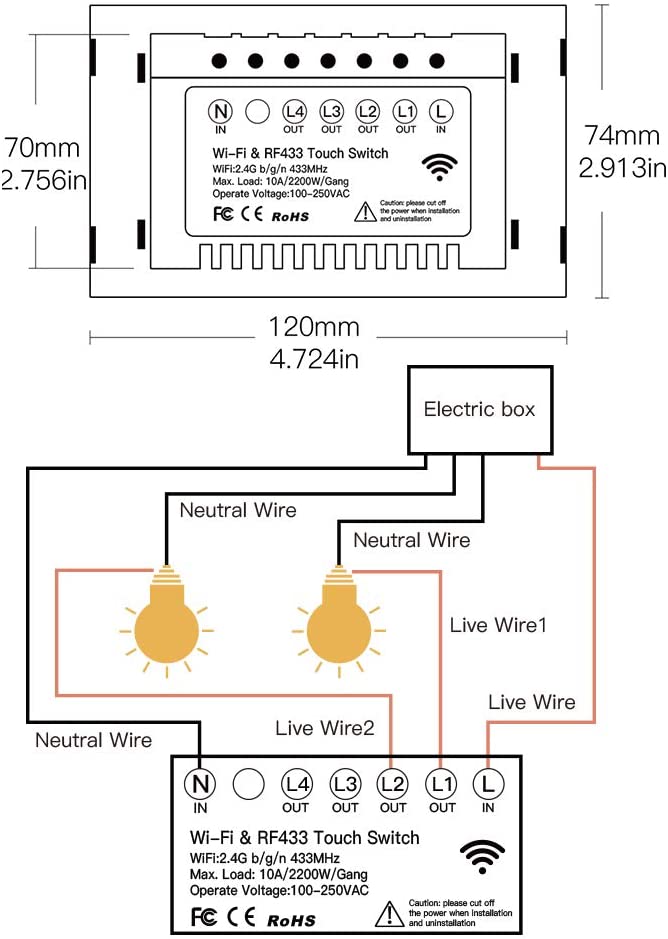

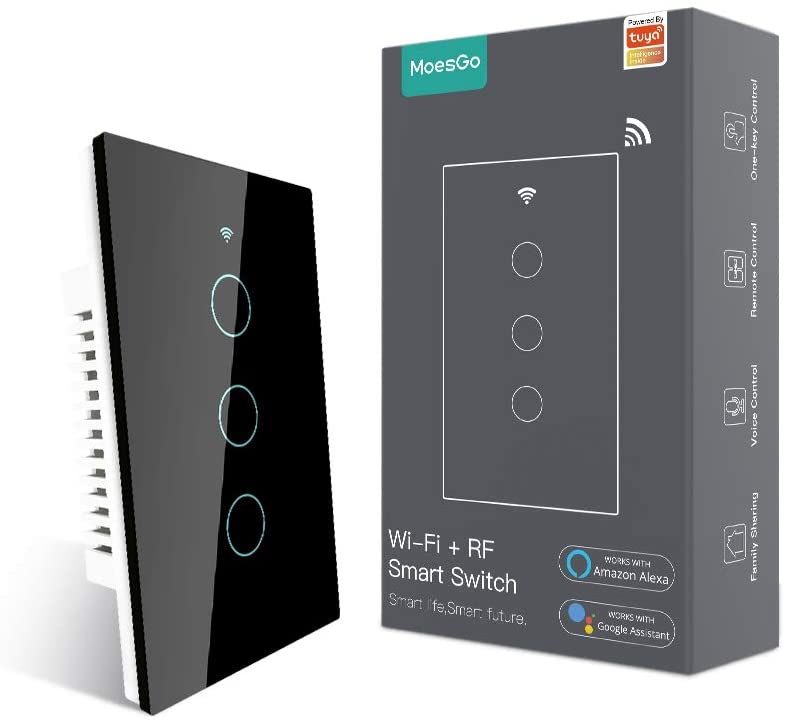

Želim da zamenim postojeću tablu za kupatilo sa pametnim prekidačem (slike u prilogu), kaže da trpi 10A i 2,2kW po prekidaču, meni je potreban za bojler 8,7A i 2kW, ventilator i svetlo. Razumem se u struju razumno ali bih voleo da ovu šemu pogleda neko stručniji i da svoje mišljenje.
Hvala unapred!
[23]
[24]
[26]
Шема је стандардна, ништа посебно, нула је на потрошачима везана директно из напајања, а фаза иде преко прекидача. Е сад, како ради цео систем то не знам, јер нисам имао искуства са тим кинеским справама. Видим да свашта нуди од контоле преко вај фаја, преко даљинских команди на 433 Мхз и преко тач команди.
[28]
kaže da trpi 10A i 2,2kW po prekidaču, meni je potreban za bojler 8,7A i 2kW, ventilator i svetlo. Razumem se u struju razumno ali bih voleo da ovu šemu pogleda neko stručniji i da svoje mišljenje.
Ко што рече Звкољуб, шема везивања је стандардна и то ће да заврши посао. Једини недостатак је што су овкви прекидачи углавном намењени за светла. Може он да истрпи 10А али је питање колико пута пре него му контакти у релеју изгоре. Ја код мене имам нешто слично али има и тајмер и додатни контактор за бојлер у разводној кутији па сам миран дугорочно.
[30]
u jednu drugu temu smo takodje diskutovali oko indikatora pa je dato jedno veoma zanimljivo resenje koje potpuno odgovara vasoj situaciji, da ne kopiiram i da se ne ponavljam evo link tog komentara
http://www.samsvojmajstor.com/portal/forums/gradjevinarstvo/elektroinsta... [31]
ako se razumete u struju ovo bi uradili vrlo lako, moj savet vam je da osim svetla nista drugo ne ide direktno preko ovog sklopa, spustite jednu fazu i jednu nulu u kutiju gde ce ovo biti smesteno a sve ostale neka vam budu povratne faze do svetla i spulne kontaktora, a gore u dozni rasteretite potrosace po razlicitim fazama povezujuci ih preko radnih kontakta kontaktora
[22]
Hvala na korisnim i stručnim komentarima, gledajući ovaj sistem došao sam na ideju da stavim Solid State Relej koji ću kontrolisati preko jednog tastera (input 40-250V) pošto već imam izvučenu instalaciju gde bojler ima zasebnu fazu.
[34]
Pozdrav svima,
Potreban mi je vaš komentar!

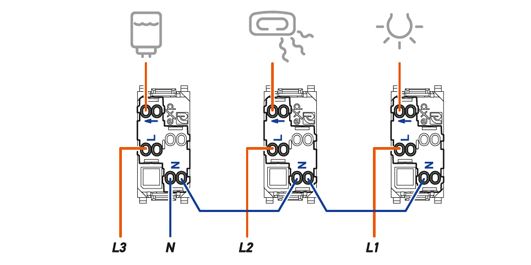

Ugradio sam nov Aling Conel indikator za kupatilo sa četiri (4) prekidačka modula.
Nulu sam mostio, kako bih ostale provodnike ostavio za eventualni rezervu, ako nekom nekad zatreba.
Manifestacija je sledeća:
- Prekidači svi u OFF stanju/ Indikacija tinja na sva četiri neravnomerno. U ON stanju svi tinjaju kako treba.
- Raskačena tri prekidača sa nultog provodnika (ostao smo jedan sa nultim provodnikom u OFF sanju)/ tinja i on i prekidač do njega.
itd.
U instalacijama ima LED potrošača koji su male snage i mislim da su oni problem. Mada konkretni prekidači indikatora ne prekidaju te LED potrošače za sad.
Da li neko ima iskustva sa ovim problem i kako ga rešiti?
Dodavanjem nekog otpora na red sa nulom ili možda kondenzatora paralelno?
Unapred zahvalan.
Miloš
[35]
[37]
Pozdrav,
Interesuje me na koji nacin se mogu ispitati nule odnosno odlazne faze ako iz dozne indikatora za kupatilo vire zice potrosaca, a da se izbegne kratak spoj nasumicnim izborom? Dolazne faze ok- glinaricom.
Dali redno vezana sijalica resava taj problem pri ispitivanju ili neki od modela Duspola, dali je ta zastita kod duspola u vidu staklenog osiguraca poput slucaja kod unimera?
Hvala
[39]
Ako imas uticnice u kupatilu, tj ako nije ni jedan potrosac fiksno vezan, najlakse je uzeti, ako vec nemas unimer, komad zice dovoljne duzine da dodje do najdalje uticnice, uzeti bateriju ili neki izvor struje do 12v i spojiti plus na jedan od izvoda za potrosace(obavezno odvojiti i izolovati dolazne vodove koji su pod naponom ili iskljuciti osigurace i provjeriti glinericom da u nekojnuticnici nema struje) i fino spojis recimo plus sa zicom u dozni a minus na obicnu sijalicu za auto recimo, poziciono svjetlo i slicno diodu sa otpornikom, ili one male sijalice za kucu koje rade na 12v, i drugi kraj od sijalice spijis zivom ides i trazis na kojoj je uticnici zatcoreno strujno kolo. Kad ubodes zicu u neku od rupa na uticnicu i zasija sijalica, to je taj vod. Tako i za ostale provjeris koje je koja zica. Izvor struje mozes koristiti od starog punjaca za mobilni, baterije od akusrafilice, redno vezano par obicnih baterija od 1,5v, bateriju ld 9v i slicno
[41]
Ako koristite Duspol Bening svaki ima mogućnost "zujalice " i sa i bez napona
[37]
Upravo nameravam da kupim Duspol pa nisam znao koji modeli imaju tu funkciju, nemam iskustva sa njim.
[41]
expert i ovaj model imaju sigurno https://www.prodavnicaalata.rs/proizvodi/benning-duspol-analog-tester-na... [47]
