trebalo bi probati sentiranjem starog(i odlicnog) unimera Iskra US36(ili us3b) da merim struju do 20A ili 30A mada za naizmenicnu struju ima maksimalni opseg do 1.5A.
Dal neko slucajno zna koja je vrednost za unutarnju otpornost ovog instrumenta kad je preklopnik na 1.5A polozaju, odnosno koliki interni sent u instrumentu se ukljucuje prebacivanjem u taj merni opseg
(trebalo bi negde 50 mV da skazaljka skrene do kraja skale)
Hvala unapred
unimer iskra i santiranje
- Login or register to post comments
- 7095 prikaza
Za printanje
jel mozete negde okaciti semu ako imate ili koliki je taj sant
hvala

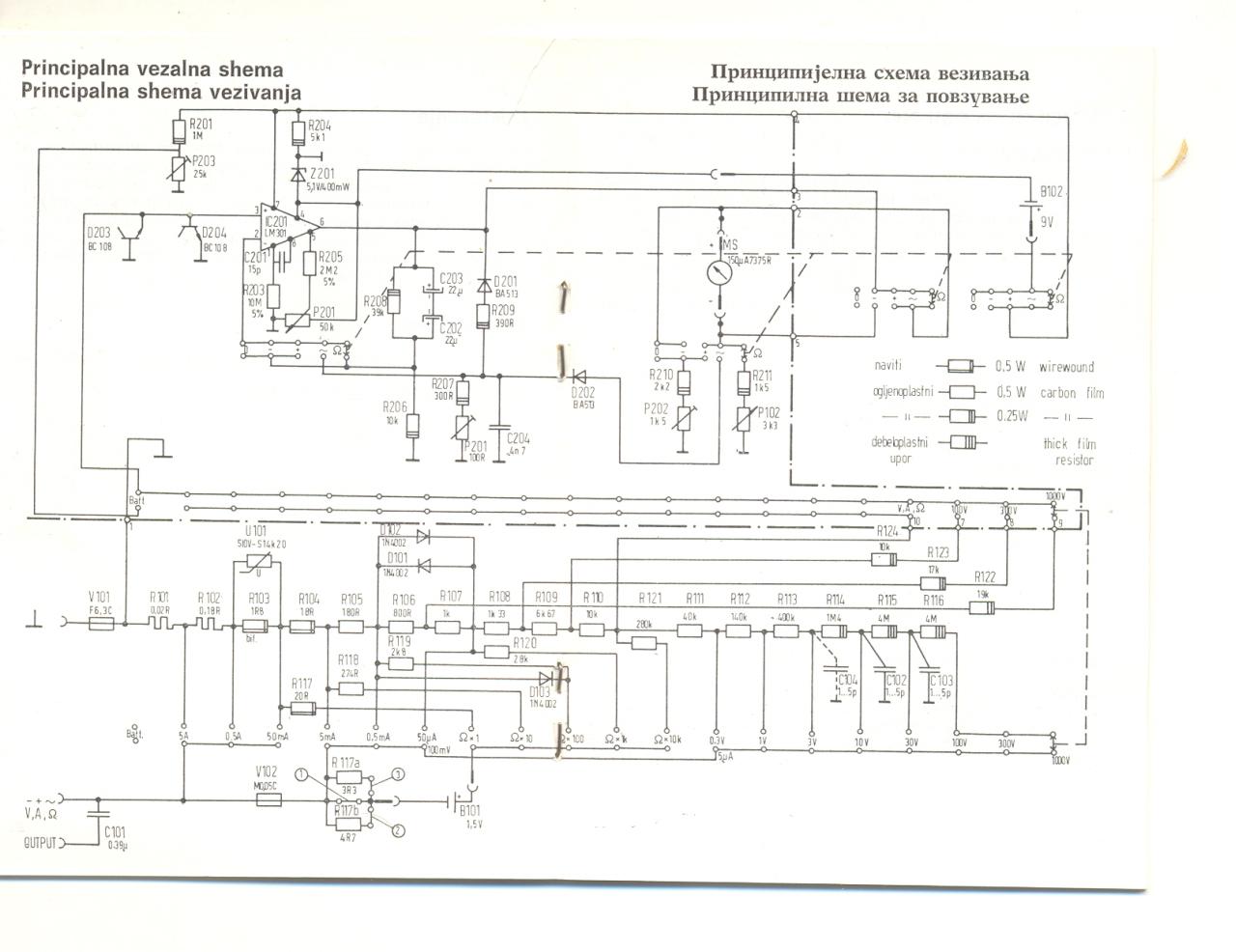

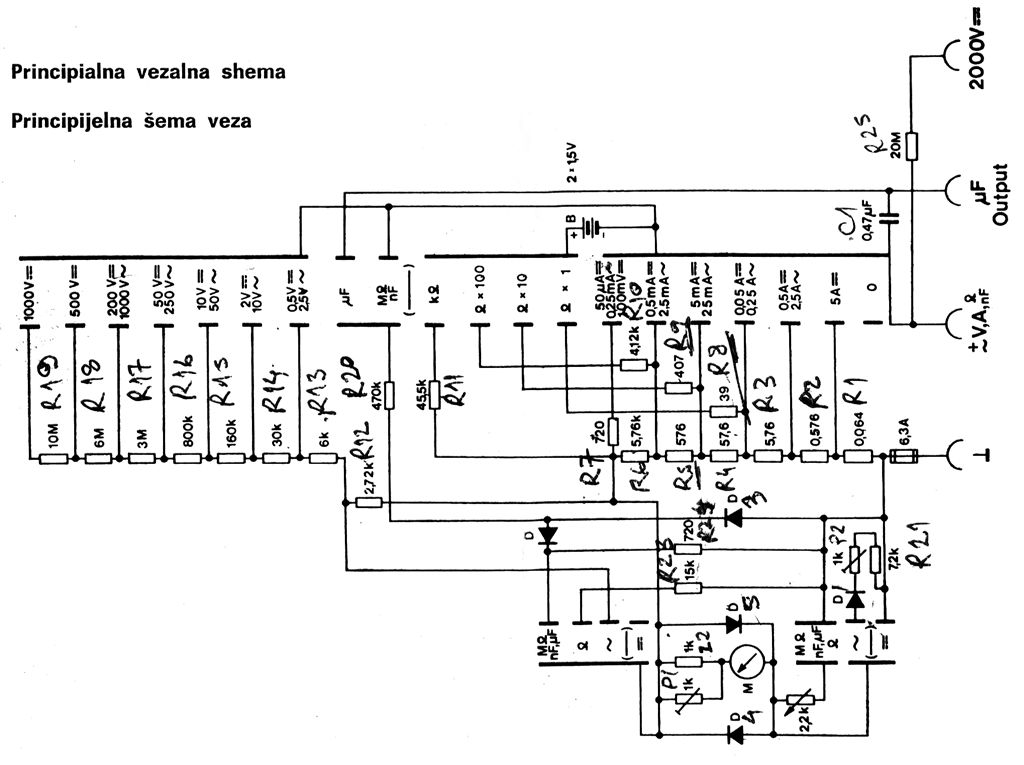

Ako može (a sumnjam da može) da pomogne, evo šema Unimera koje ja imam.
Ipak, pošto imaš drugačiji instrument, mislim da ćeš morati da potražiš uputstvo baš za njega, ili da ga otvoriš, utvrdiš koji su otpornici u delu za merenje jačine struje, pa "deduktivnom" metodom proračunaš koliki ti šant treba (nađeš proporciju između vrednosti otpornika i mernog opsega za koji su upotrebljeni).
Btw. možeš li da postaviš sliku tog instrumenta? Živo me zanima ...
http://www.radiomuseum.org/r/iskra_multimeter_us3b.html
otvaran je medjutim izlgeda da su santovi motani od zice pa se ne zna
hvala
usput koju sliku gledati
na prvoj je za najveci opseg 5A vezan 0.02oma, na drugoj 0.064 a na trecoj 0.02R?
za preciznost valjda bi trebalo uzeti u obzir i osiguracevu otpornost
Inace jel bitno ono na linku gore AC unutrasnja otpornost 10Koma/v
mislim koji bi napon za skretanje skazaljke-pune skale trebalo usvojiti da je kod us3?
jer (valjda se tako racuna s dc strujom)kod us1:5A*0.02oma=0.1V
us3: 5A*0.064oma=0.32(+5A*Rosiguraca?),us33:5A*0.02(+5A*Rosiguraca),
kod 42 i 43:0.15V
Po svoj prilici ćeš morati da nabaviš šemu tvog instrumenta (ono gore su šeme za novije Unimere - 1, 3 i 33), jer se ne znaju karakteristike njegovog mehanizma. Možemo samo da nagađamo:
- Ako si barem siguran u onih 50mV za maksimalni otklon za opseg 5A, prvi Kirchoff-ov zakon kaže da šant treba da "proguta" višak od 25A na opsegu od max. 5A. Tu sad ide Ohm-ov zakon koji kaže da za napon od 50mV i struju jačine 25A vrednost šanta treba da je 0,02Ω.
- Podaci o otpornosti od 10kΩ/V za 1 ÷ 1000VAC, odn. 1kΩ/V za 10 ÷ 1000 VDC se odnose na merenje napona, odn. elektr(on)iku koja vrši slabljenje.
Inače, Danko Tkalec (vlasnik onog instrumenta sa Radiomuseum-a) je jedan od najuglednijih članova specijalizovanog foruma RHU Jelah, pa pokušaj tamo da ga pitaš za savet ili eventualnu šemu, mada ne verujem pošto je taj instrument nabavio od "braće" (što bi rekao Peter Woodpecker
). Vidim da se na zadnjoj strani instrumenta nalazi neko kao uputstvo - zar tu, barem u naznaci, nema nešto o njegovom šantiranju?
Hvala
50 mv sam mislio da je neki standrad medjutim nije
Elem moze li biti da je konstrukcija takva da ne moze da se santira za AC struju u tom slucaju ostaje da se provuce ferit s namotranom zicom ko strujni trafo kao opcija
Ja imam US6A instrument i za te velike struje se koristi dodatni šent koji se priključuje spolja.Interno može da meri do 5A.
