pokusaci ja sam da ih ostruzem kompletno pa cu da se hvalim rezultatom a ako iskrsne neki povoljni multifix obavesti me
Strug i glodalica
DANAS PAO PRVI POSAO NA STRUGU ZA PARE
Osovina od promaje na zmaju pojedena skoro do pola. malo smo navarili pa na strugic. Jedino mi zao sto nece biti permanentan poso neki doktor inzenjer je vario ranije osovinu kad je pukla pa je nakrivo zavario baca ko besna kobila al poslu se u zube ne gleda. jes da nisam uzo puno para drugar mi ali vrse zito po celom selu - pokretna oglasna tabla.
zao mi sto je bratac zurio pa nisam slikao
Neka je sa srećom vatreno krštenje!
P.S.Ništa bez "Zmaja"
Pozdrav drugari, nov sam na ovom sajtu, imam malu porodicnu firmu, bavim se metalostrugarskom obradom, izdradom delova pumpi, poljiprivrednih masina, remontom ventila visokog pritiska itd. Za pocetak evo nekih mojih masina
Dobrodošao,jel to Mauzer strug?
Da, da, strug je mauzer, fi500x1500 mm, pun norton, precizan kao da je juce napravljen a ne davne 1980 i neke

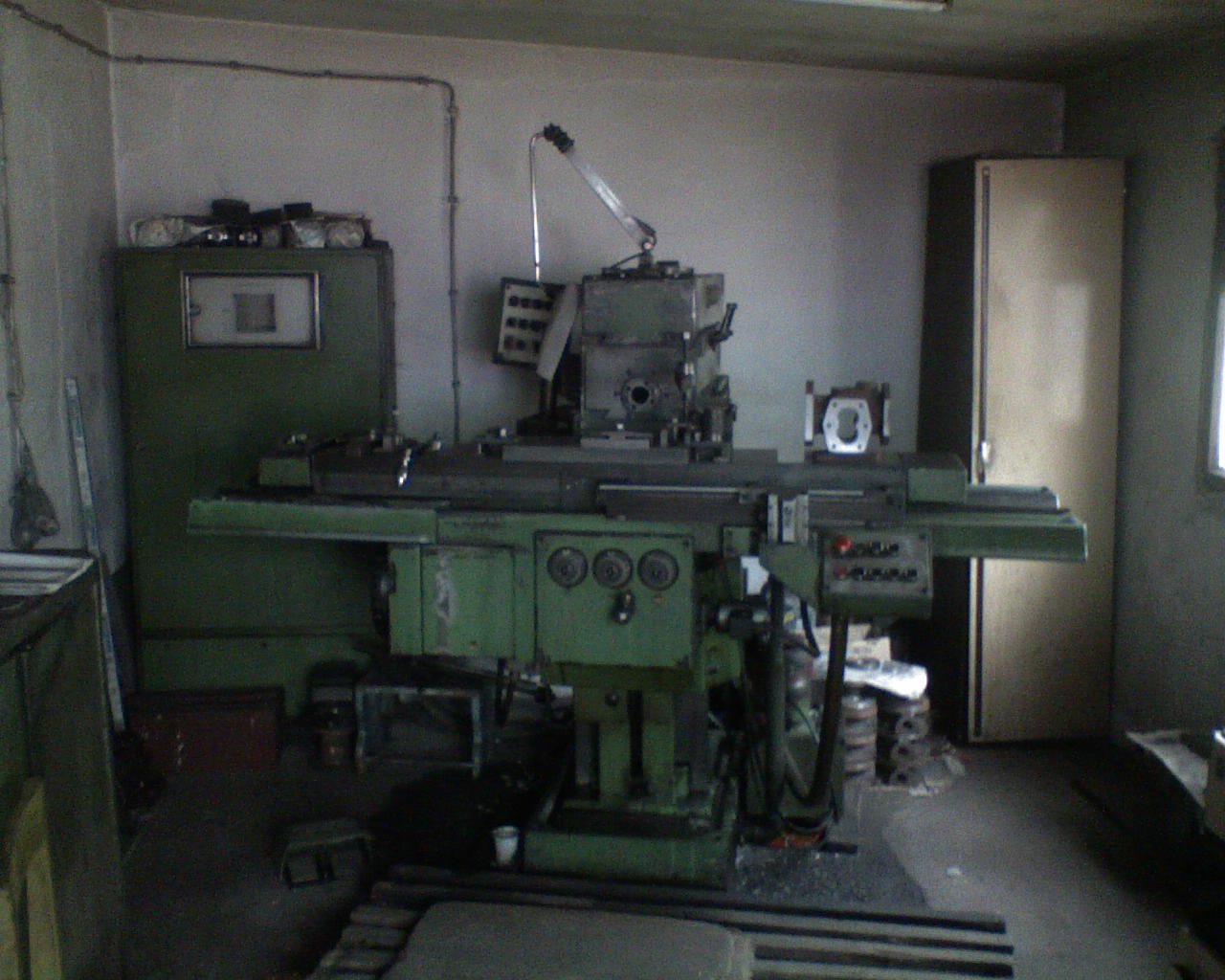

Glodalica je WANDERER KF1, poseduje stari sistem "programiranja" iglicama ali je je koristim kao obicnu dok ne ustedim lovu da je modernizujem.

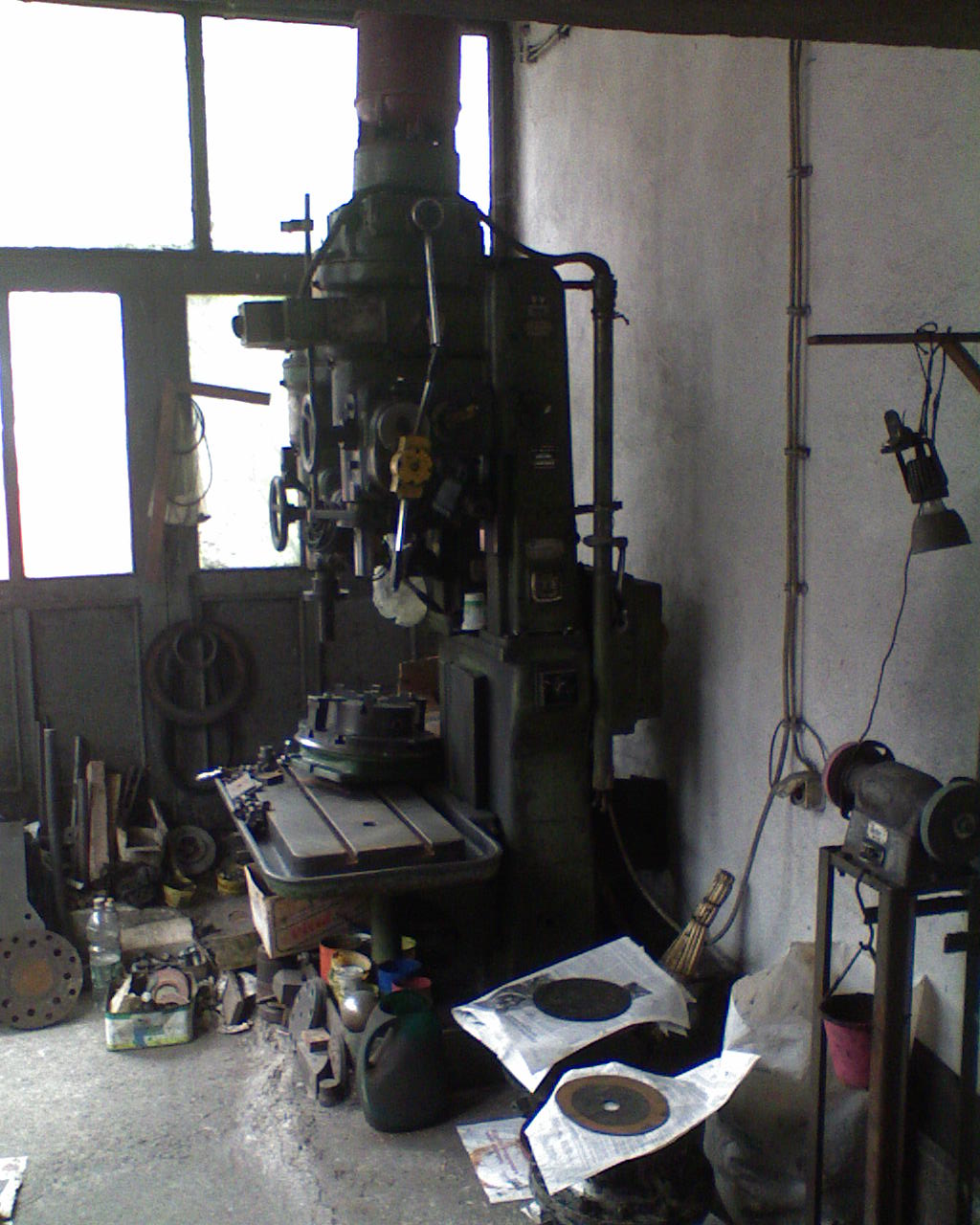

Vertikalna busilica je marke WEBO, verovali ili ne proizvedena 1956, rupu od 35mm u celiku busi iz prve.

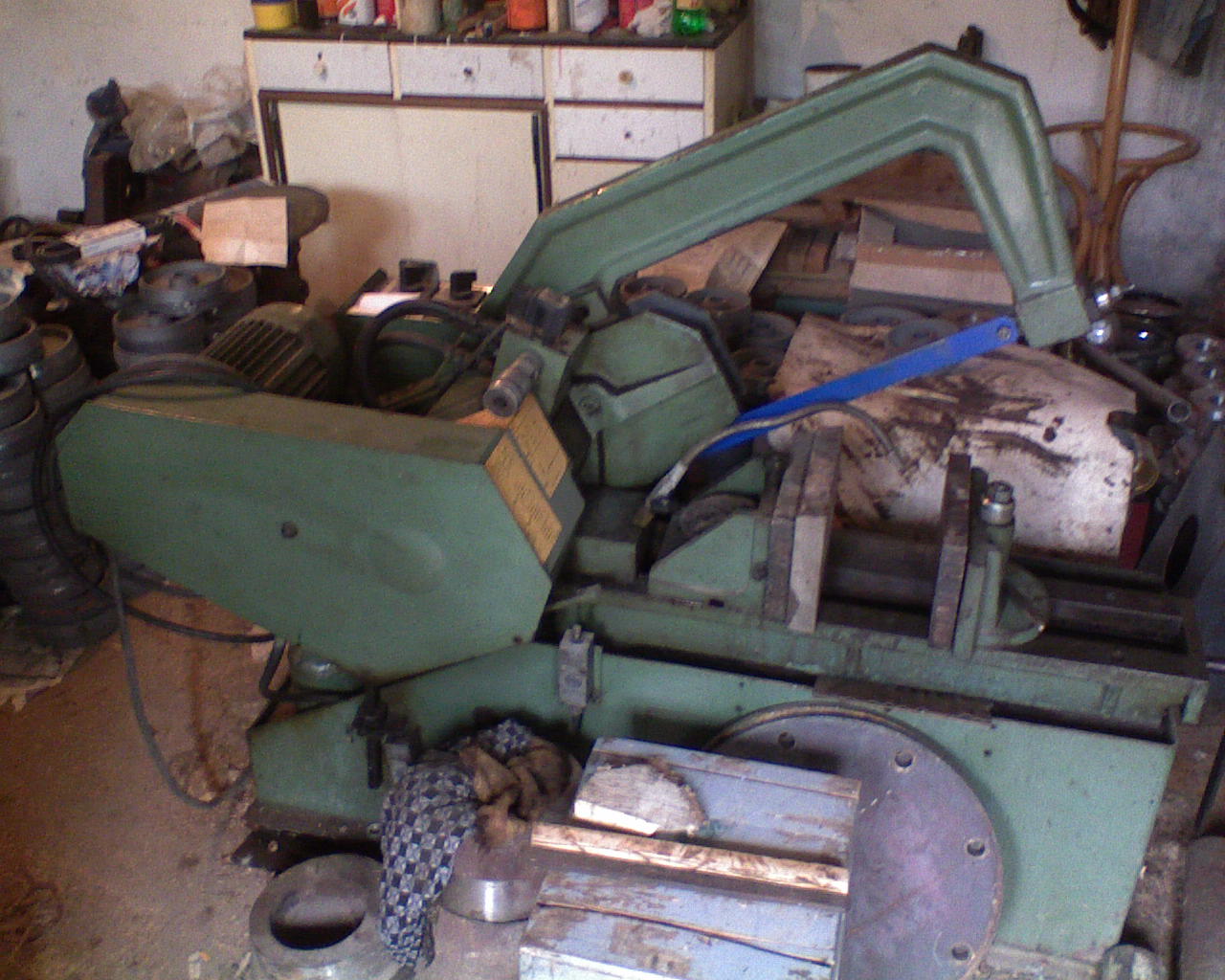

Takodje posedujem i testeru za metal, bugarske proizvodnje, sece do fi 400 kao i sav prateci alat za te masine (brdo burgija, nozeva, glodala, borstangli...)
na ovom forumu sam video dosta dobrih ideja kako da sam napravim neke alate i ubrzam rad, pa stoga zelim da podelim i neke moje radove, slikacu sutra neke alate koje sam sam pravio pa cu da ih objavim ovde, mozda nekome budu od koristi, meni sigurno jesu...

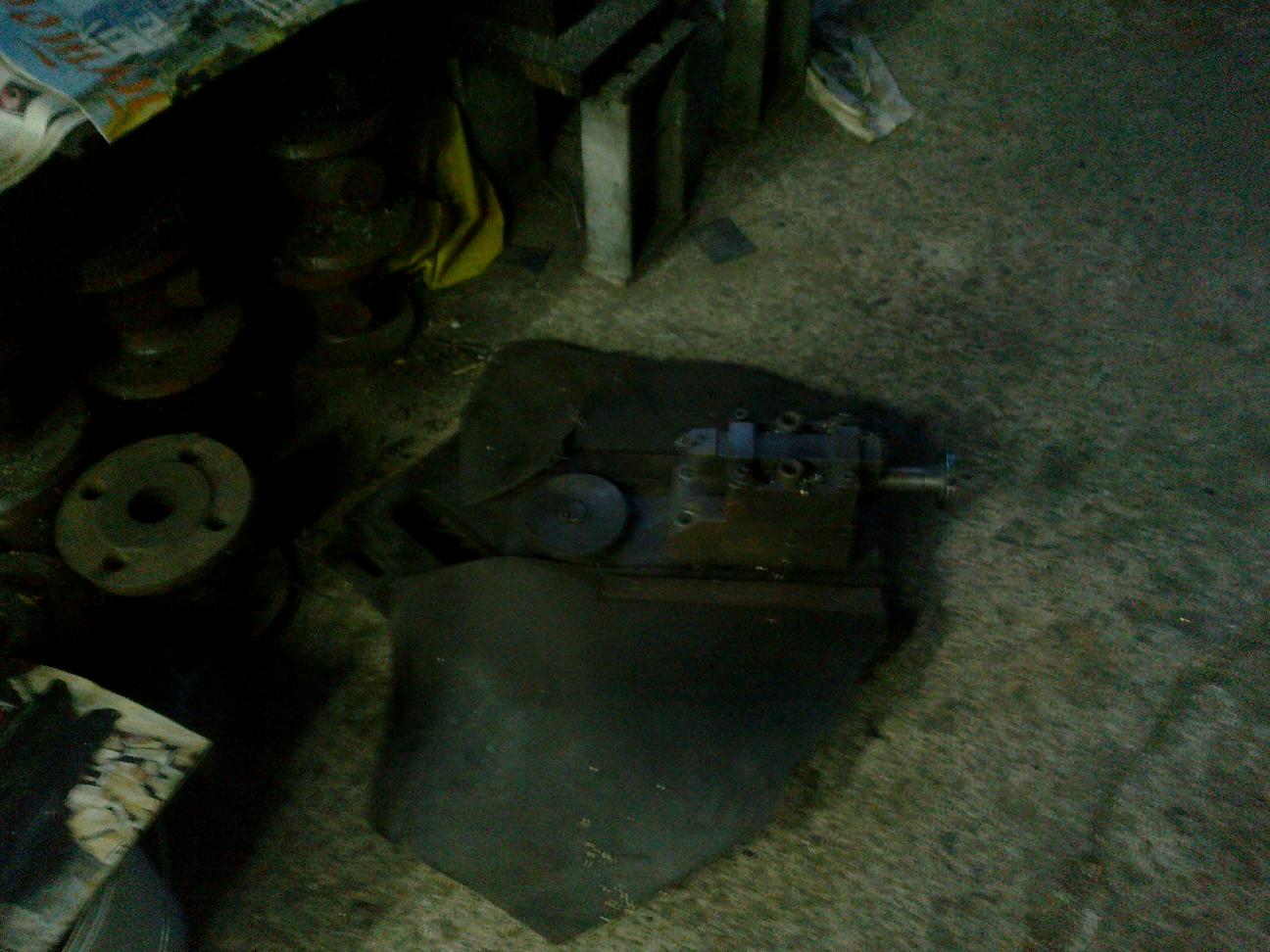

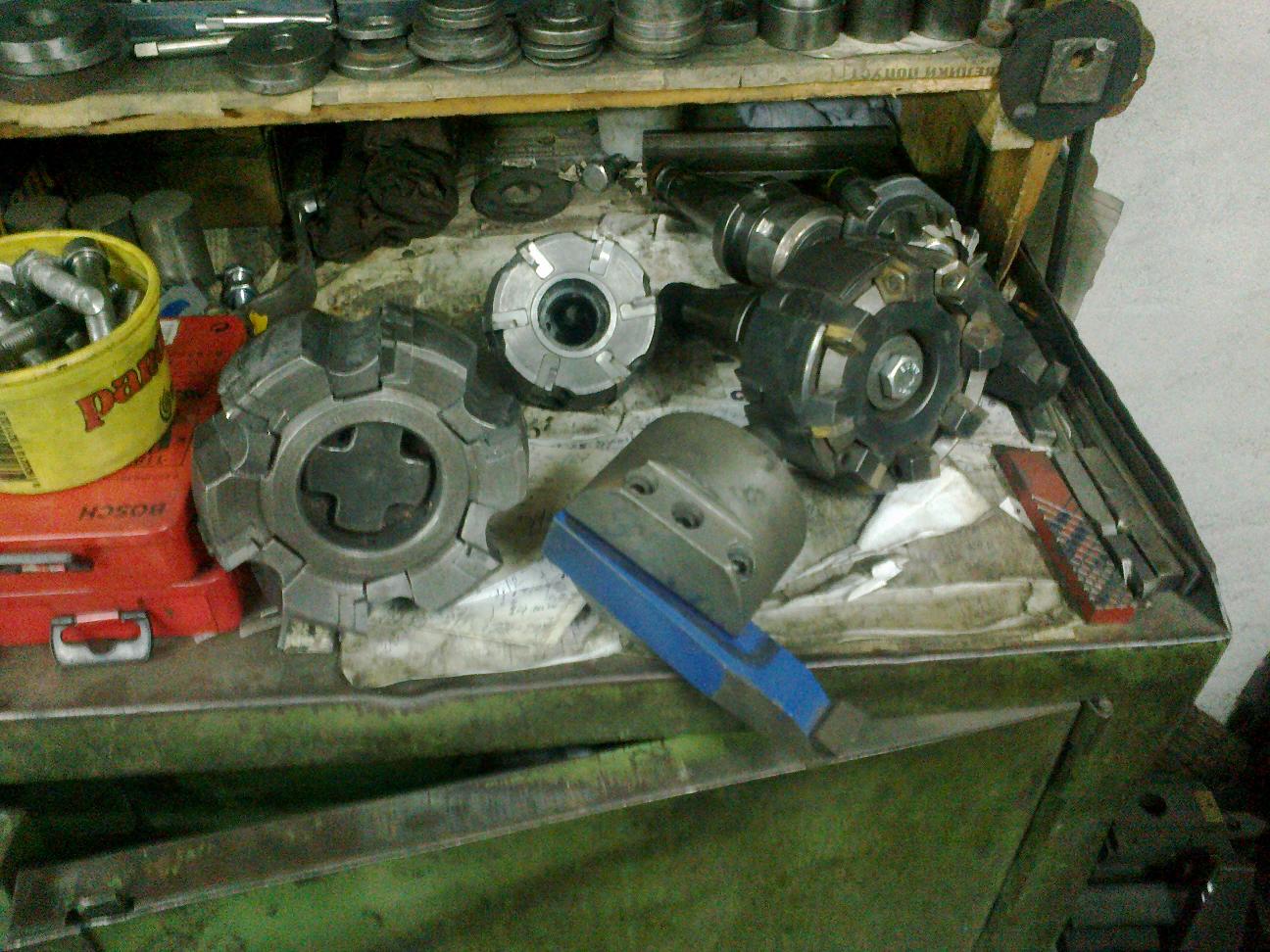

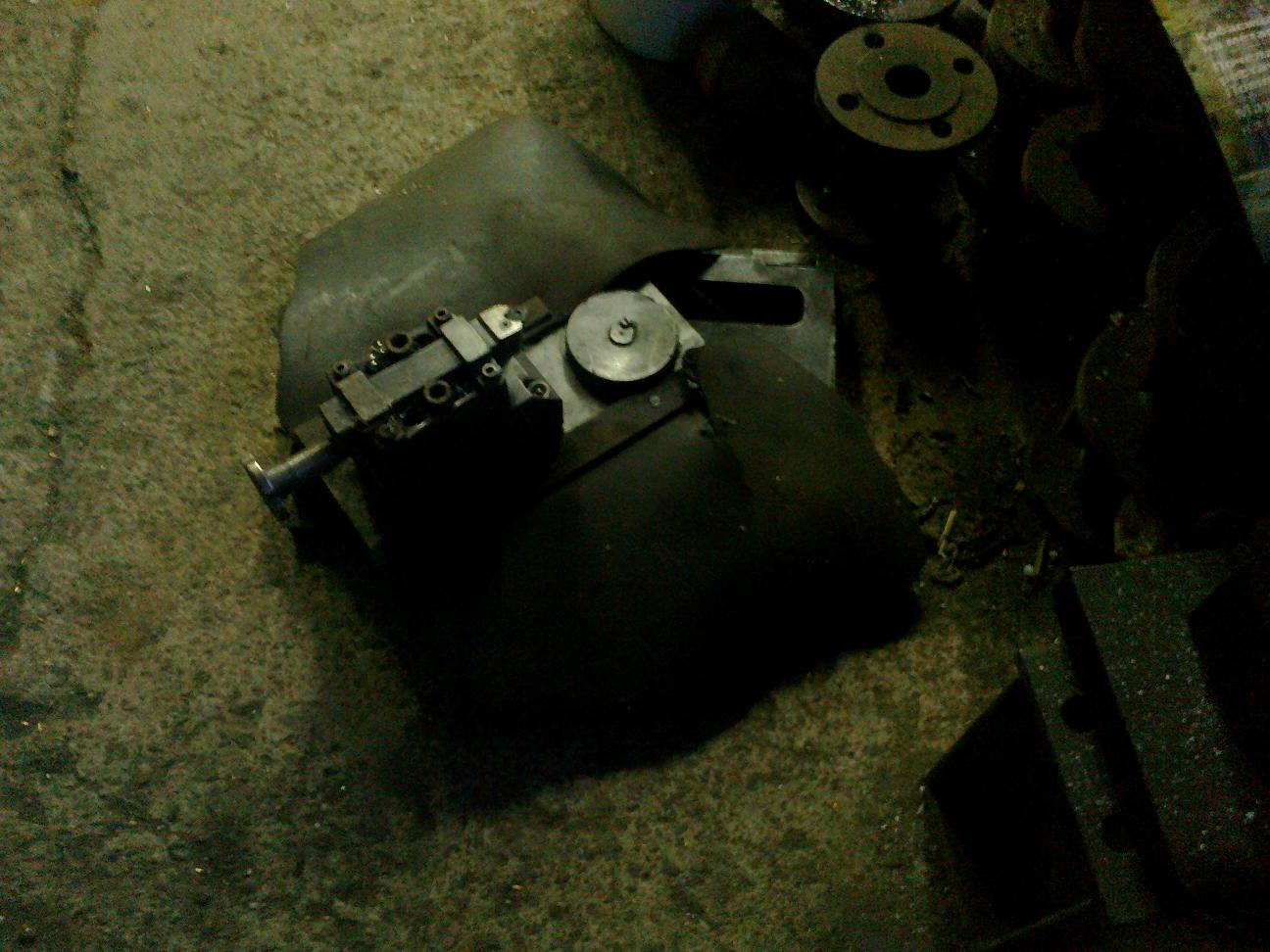

evo jednog alata koji je napravio moj otac pre 15ak koji se montira na strug (skine se poprecni suport) pomocu koga se izradjuju kugle, relativno prost i precizan, njime pravimo kugle za loptaste ventile (dozvoljea ovalnost je do 2 stote) a na trecoj slici, izmedju sva freskopa se nalazi nosac noza koji je mojih ruku delo, koji se montira na glodalicu, koristim ga za ravnanje velih povrsina
Viđao sam ove alate za tokarenje radijusa,samo su svi bili u izvedbi sa pužnim prijenosom.Neki su na sebi imali i motor.
moze i tako, samo kod obrade metala ako ima sopstveni elektromotor malo je teze da se podesi korak noza, jedino da ima frekfentni regulator a to dosta povecaa cenu, moze za neku cnc masinu, ali za konvencionalni strug mislim da je ovo dosta jeftinija i pouzdanija varijanta
evo nekih youtube snimaka koji su zanimljivi po tom pitanju.
nista spektakularno ali veoma poucno
Pozdrav svim majstorima, majstorima samoucima i onima što se tako osjećaju.
Nov sam na ovom forumu, iako sam pre 4-5 sati već slao pozdrav i pitanje, mada nemam informaciju da je uopšte otišla.
Nema veze, valjda ću se prisjetiti šta sam pisao tj. pitao.

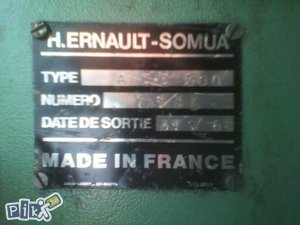

Inače sam iz Prijedora, radim kao vozač teretnih vozila u jednom preduzeću. Veliki sam zaljubljenik u svakakvu vrstu mašine(a i mašinerije), pa mi je i želja da sebi kupim jedan tokarski stroj. Pre nekoliko dana sam u oglasima našao jedan takav stroj. Odem ja kod vlasnika, da vidim stroj, a stroj je francuski marke H.Ernault Samua 280, sa nekih 140 tj. 280x700 mm radne površine iz 1968 godine. Ali postoji jedna začkoljica, taj strojčić nema navojno vreteno ni navojni sat, već samo vučno vreteno. Sada mene zanima, da li takav tj. taj stroj može da vrši narezivanje navoja iako nema navojno vreteno, odnosno da li se narezivanje navoja može izvršavati sa vučnim vretenom i kako? Ako ne može, da li se može napraviti navojno vreteno da bude kao što bi trebalo po tvorničkom, jer je vlasnik rekao da postoji mogućnost ugradnje navojnog vretena, mada na strugu nisam primjetio da ima Norton?
Srdačno vaš.
Ljudi jel zna neko?
hedgehog wrote:
vlasnik rekao da postoji mogućnost ugradnje navojnog vretena, mada na strugu nisam primjetio da ima Norton?
.
Vlasnik priča gluposti samo da bi se "riješio bijede",ta ugradnja navojnog vretena bi koštala više nego što košta ta cela skalamerija od struga.U ovolikoj poplavi polovnih univerzalnih strugova sa punim nortonom suludo je kupovati doradni strug zemljače.Pozdrav zemljak,znaš li ovog lika?
http://www.youtube.com/watch?v=s-RRVJNOXEw
Pozdrav. Nije mi poznat lik, mislim ne znam ga, mada sam ga možda viđao u gradu.
A to što kažeš za stroj, i ja sam se pitao da nije skalamerija, sve dok ga nisam vidio, jer stvarno izgleda odlično za svoje godine. Da li bi pomoglo da pošaljem slike stroja, mislim da bi se malo bolje vidjelo?
Ah da. Taj isti vlasnik ima i Meuser tokarski stroj, ukupne dužine nekih 4m, tj. 400x3000 otprilike radne i on je na prodaju, mada ne znam koji bi meni pasao(rekao bih da više naginjem manjem), nisam ja tokar, valjda bi mi više odgovarao manji, mada kad sam čitao druge postove vidim da se ne bih pokajao kada bi uzeo veći.
Pozdrav društvo.

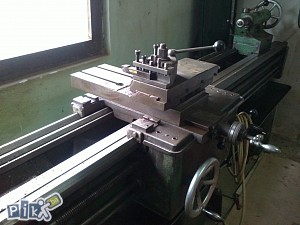

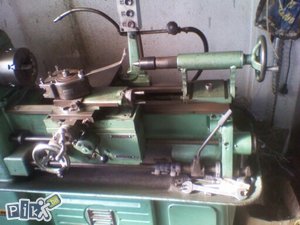

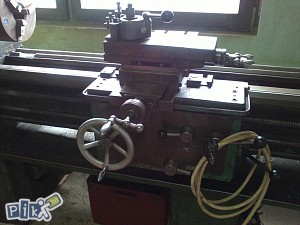

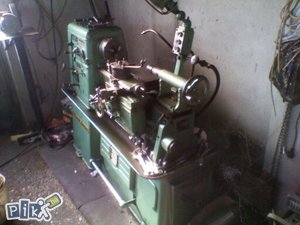

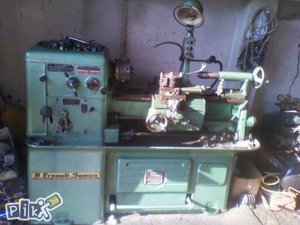

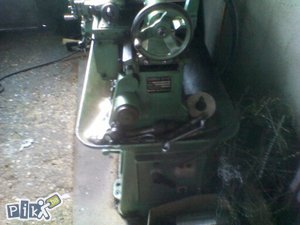

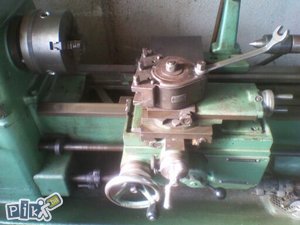

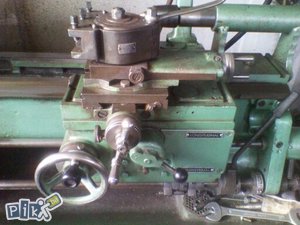

Dakle evo slika tog struga, koji me interesuje. Možda se na slikama baš sve ne vidi najbolje, jer nisam povećao slike, mada mislim da se ipak vidi osnovno.
Uživo, naravno, izgleda mnogo bolje jer za godište koje je (1968), prilično je očuvan.

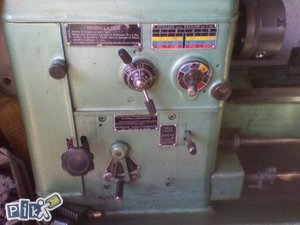

Na jednoj od slika (mislim da je treća po redu), se vidi na sasvim desnoj strani ostavljeno tvorničko ležište za ležaj (ili uležištenje) navojnog vretena.
Dakle, opet pitam, da li stroj, kao takav može vršiti narezivanje navoja samo sa ovim vučnim vretenom ili je najbolje da se to ipak radi navojnim vretenom tj. da li bi bila isplatna izrada i ugradnja pravljenog navojnog vretena, naknadno da se ugradi na strug?
Ili bi bolja opcija kupovine bila veći stroj, naravno sa svim vretenima, jer je cijena ovog malog stroja otprilike kao i veliki Meuser koji ima 4 metra ukupne dužine (kod istog vlasnika)?

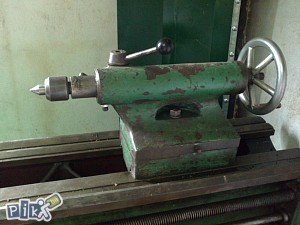

Zemljače,beži od toga struga.Em nema navojno vreteno(i ne samo vreteno nego i gomilu zupčanika koja prati rezanje spirala) em mi se čini da je ceo konjić ručno pravljen(možda je originalan izgubljen na putu iz francuskih kolonija)
Rezanje navoja vučnim vretenom prosto rečeno "ne biva" iz razloga što su to jako mali koraci i ne poklapaju se sa normalnim a kamoli "egzotičnim" navojima
E j.....
A taman sam pomislio da bi moglo biti nešto od toga.
A da pitam nešto drugo.
Da li bi se isplatila kupovina struga Meuser (žao mi je nemam slike) od 4 metra (jes' da meni ne treba tako veliki) jer je cijenom negdje oko 3300 KM tj. oko 1690 evra?
Da li bih se pokajao kada bih uzeo stroj od 4 metra, za neke sitne poslove (narezivanje cjevčica, šipkica i sl.), iako bi mi odgovarao za rad sa velikim prečnicima (tipa obrada lijevanih točkova-za tračne pile, obrada osovina reduktora i sl.), jer ipak ja ne živim u gradu, već na selu, poljoprivreda i tako to, lomovi-pucanje osovina ili sličnog na poljoprivrednim mašinama, alatkama-oruđima su skoro pa jako česte u mom okruženu. A tokari su nekih 10-ak do 20-ak kilometara od mene. A to nije mala daljina, kad se treba nešto hitno.
I da li je bolji strani strug, recimo pomenuti Meuser od recimo Prvomajske 160B ili Potisje ADA Pa 501 ili 63, računam na to da je ipak njemac od kvalitetnijeg materijala, nego "domaći" proizvod, jer sam slušao štošta o kvalitetu kliznih staza na domaćim strojevima. Ne kažem da i kod njih zna biti dosta dobrih primjeraka, ali za iste pare mislim da je stranac za nijansu kvalitetniji.
P.S. Svaki prijedlog, objašnjenje pa i kritika je dobrodošla, jer ipak ne bih da se za...em odmah na prvu.
Ja mislim da je Mauzer od 4 metra za te pare premija ali bilo bi dobro da ima slika da vidimo je li pun Norton(a veujem da jeste) i koliki prečnik može okrenut.
Zaboravio sam reći da mi se na onom francuzu jedino sviđa multifiks pa ako budeš kupovao Mauzera od istog vlasnika obavezno ga uslovi multifiksom,ako nema neka skine ovaj.
Što se tiče dužine i visine struga one ne utiču mnogona to što misliš da radiš male i kratke komade.Jedan posao sa nekim dugačkim komadom može da ti otplati i ceo strug jednog dana a ako ne možeš da ga uhvatiš možeš samo da plačeš.Danas se struganjem-tokarenjem mogu zaraditi pare samo na dva načina;da radiš ono što drugi ne znaju ili ono što drugi ne mogu(čitaj uhvatiti-okrenuti).Pošto si ti početnik-ovo prvo otpada...Pozdrav i daj sliku "švabe".
http://www.youtube.com/watch?v=bP-rh6LfteU
moyda ovo pomogne ako razumes eng.
Ako budem u prilici, poslaću slike.
Znači ozbiljniji hobi sa ozbiljnim strojem, a ne kojekakve karafeke sa kinezom.
Pomaže, samo su termini dosta stručni (i na engleskom). Hvala.

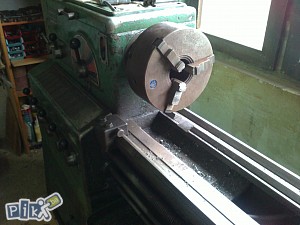

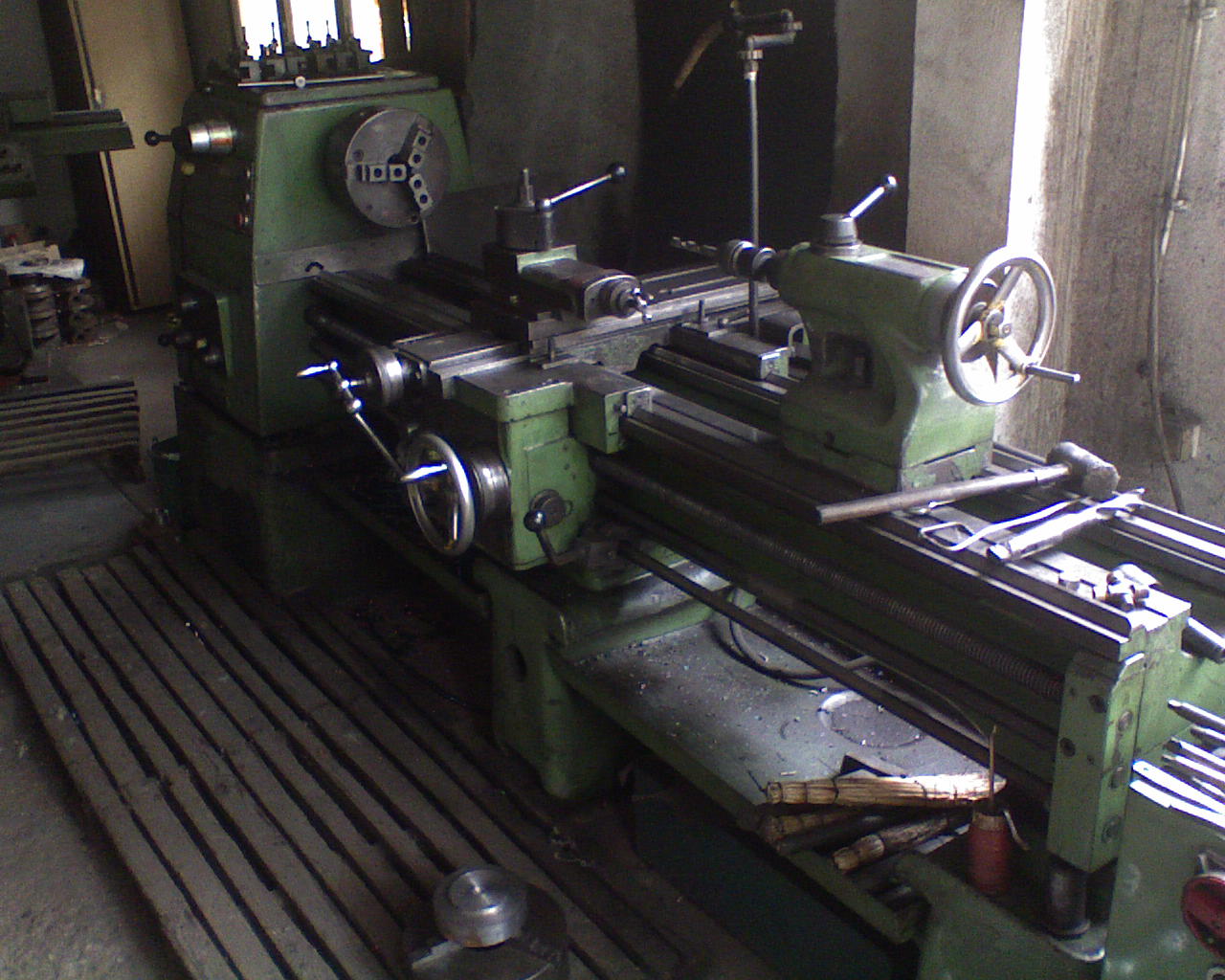

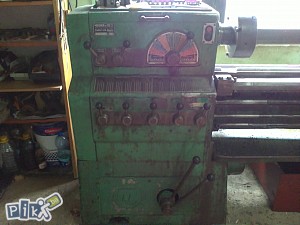

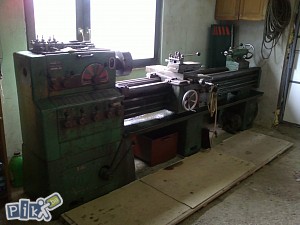

Evo našao sam slike tog Mauzera. Možda će slike biti pomalene, al valjda će se vidjeti.
Slike nisu bogzna šta, ali uživo je stroj malčice bolji.
Ovo je prosto rečeno mašina za respekt,probaj da spustiš cenu i izvučeš nešto alata ako ima...
Pozdrav

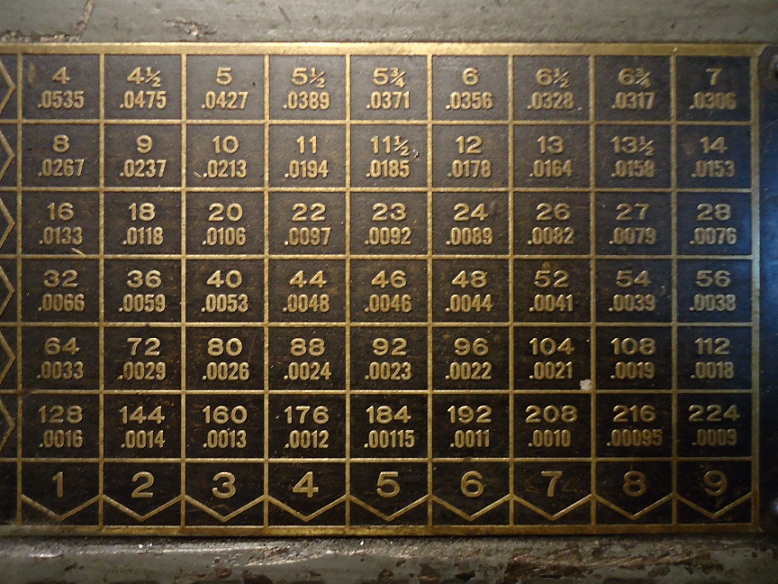

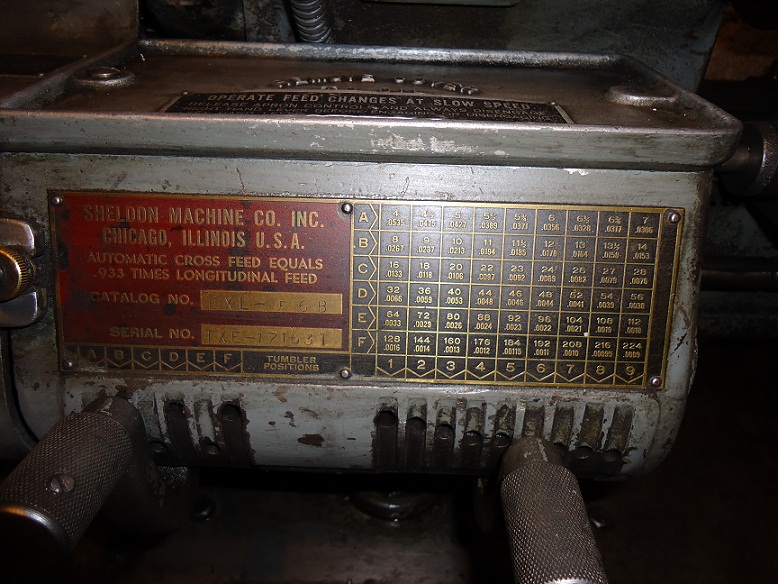

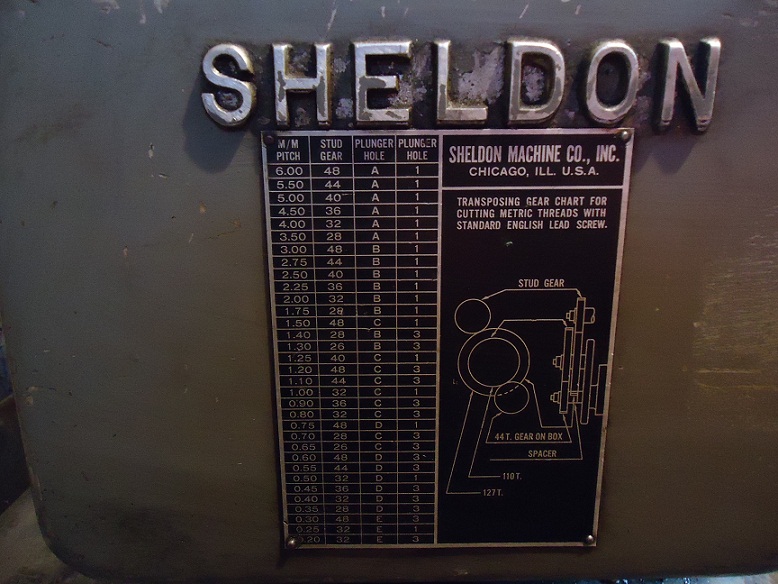

Molio bih nekoga ko zna da mi obrazloži ove tabele.
Kako da podesim za narezivanje metričkih navoja?

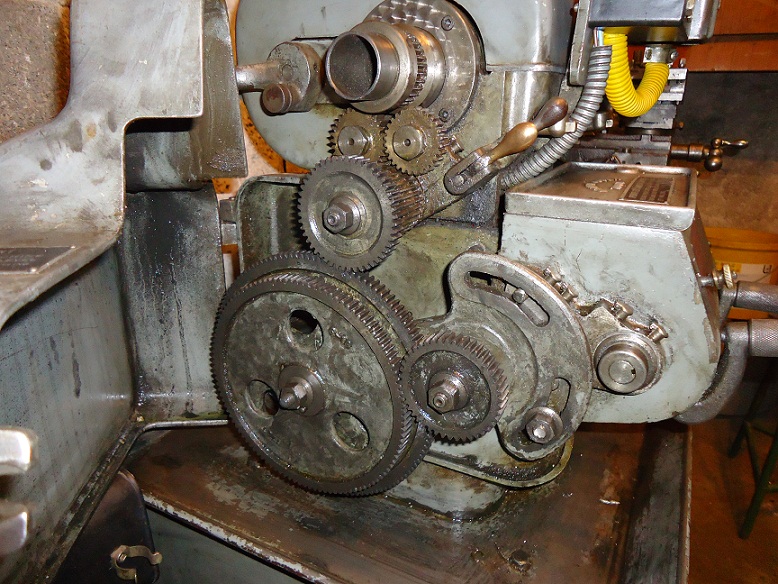

Prilično je jednostavno,prva kolona na četvrtoj slici su metrički koraci ,na drugoj slici je gornji promenjivi zupčanik na gitari a na trećoj i četvrtoj ručice sa prednje strane struga.Problem je ako nemaš te rezervne zupčanike .
Hvala puno, sad mi je več sve jasnije, samo su me malo zbunjivale one cifre na slici 2 tj. slici 3 iznad one dvije poluge.
Te cifre se odnose na posmake a ne na korake navoja.

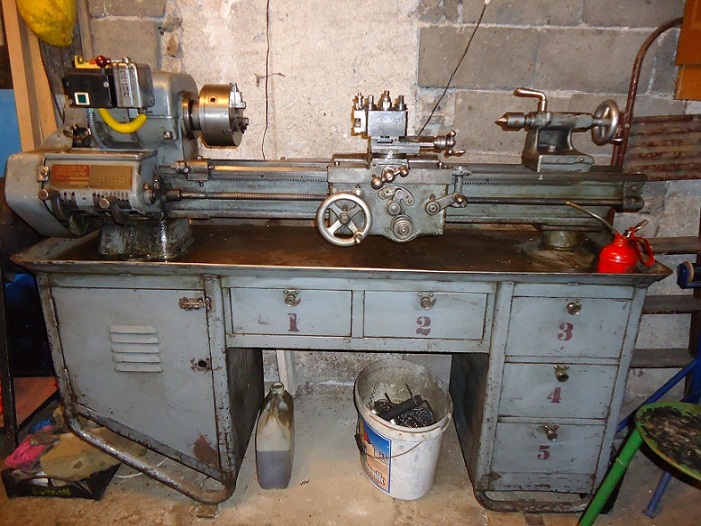

Pozdrav za komplet ekipu, procitao sam sve komplet od slova do slova. Prije nekog vremena sam poslao privatnu poruku "ognjenom zmaju" u vezi kupovine malog struga. Trenutno imam MAXIMAT STANDARD MQ 3000 iz 1961 godine, Austrija, bez vertikalnog glodala, malo veca igracka. Trenutno sam naletio na jednu MALU KIKINDU koja je dobrom stanju, klizne povrsine i bez luftova, ali jako ruznog izgleda. Definitivno nema se sta traziti sa igrackama, shvatio. Pitanje poslao ponovo ognjenom, ali evo i ovdje da to uradim, vjerujem da cu dobiti brze odgovor. Kakva su vasa iskustva, saznanja, mišljenja itd u vezi male kikinde, raspon šiljaka je jako mali, mislim da nema cak i 500mm. Dali bi se moglo naci nekih manuala za taj stroj iz 1967.godine. Taj moj je navodno bio postavljen u laboratoriji za razna mjerenja. FAMOS. Ja sam vama zahvalan na bilo kakvom savjetu ili komentaru. LP
Safet
Pozdrav,ako može neka slika,mada kolko se ja "u medicinu razumem" Kikinda je pravila "polunortone"što podrazumeva promenu zupčanika na "gitari" pri svakom prelasku sa metrićkog na colovni navoj.Danas kada se polovne alatne mašine prodaju "na kilo" priličan je luksuz kupovati polunorton pa čak i "maksimat"(strug i glodalica u jednom kada možda i za manje novaca možete kupiti odvojene mašine
Pa sad kad imaš strug,možeš da ostružeš a ja ti dam kontakt za ozubljenje...
Ve-ka majstor, popravlja sve osim karaktera-nema delova(Ve-ka nije kvalifikacija nego skraćeno ime)
